    如何使用PORT VLAN功能
    2020-11-14
    1.首先说明如下：

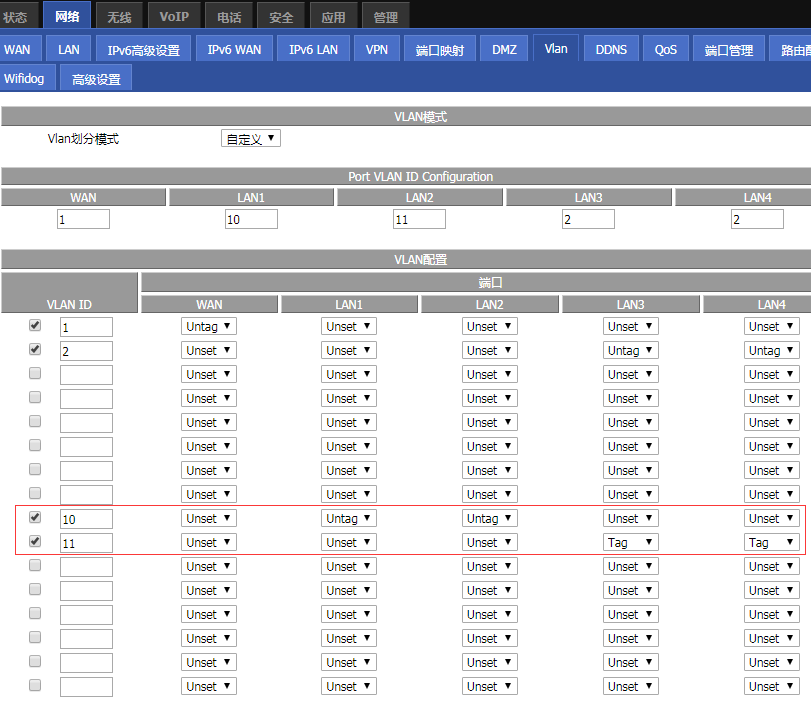

    Web页面 port VLAN页面这里配置为PVID，这里指定哪一个的Port的PVID

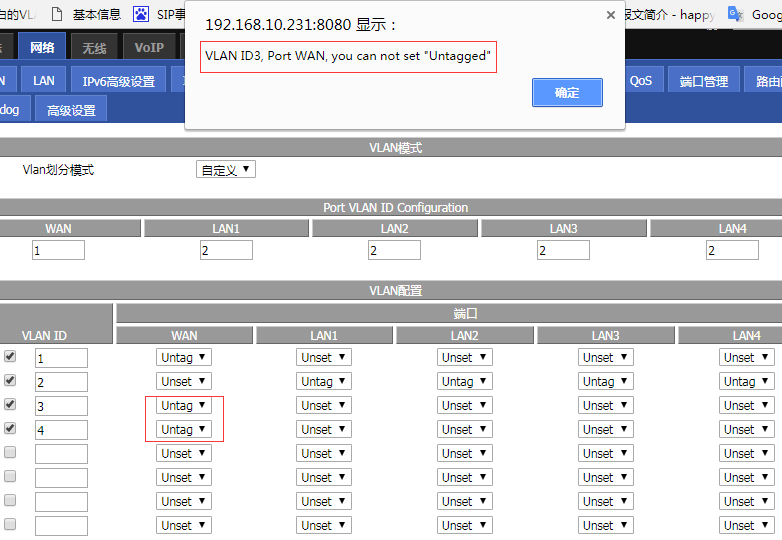

    例如: 这里指定WAN ：1，意思是仅有VLAN ；1可以指定WAN 为 untag, 如果其他的VLAN 设置 untag就会报错，如下：
    这个是正常的提示，LAN 1,2,3,4 PVID 为 2，同样其他的VLAN不能设置对应端口为untag

    2. 例如：需要从LAN1发送广播报文，LAN2可以接收 ，LAN 3 不可接收

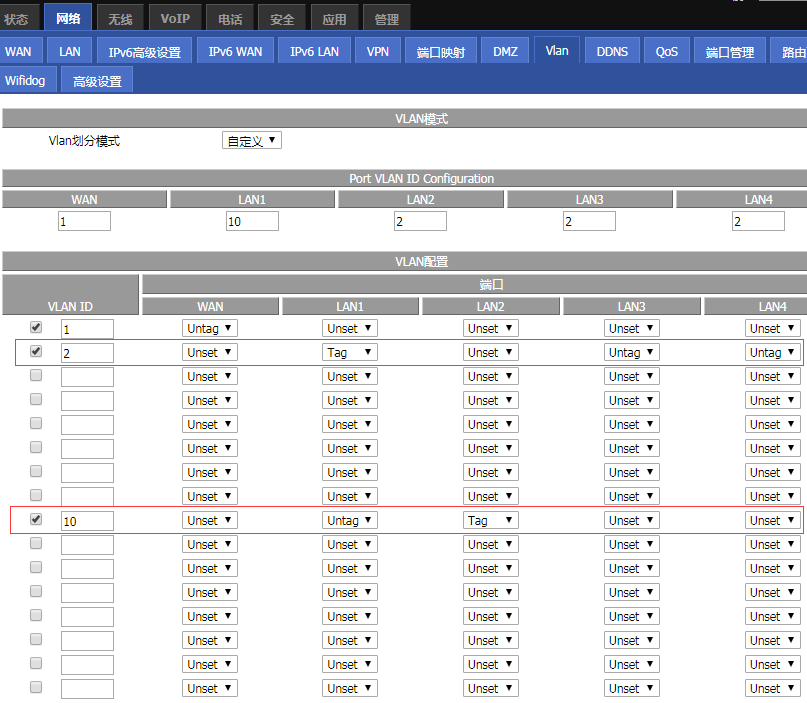

    1) port vlan_携带tag,可以配置如下：
    从LAN1 发送广播报文，LAN2可以收到携带VLAN 10 的tag报文，如果看报文port vlan_携带tag.pcap

    2) port vlan_不携带tag.png，可以配置如下
    从LAN1 发送广播报文，LAN2可以收到不带tag广播报文，如果看报文port vlan_不携带tag.pcap
